Пункты газорегуляторные блочные с узлом учета газа ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1
Пункты газораспределительные блочные ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при последовательой установке регуляторов. Предназнаечны для снижения высокого давления и поддержания его в заданных пределах. При аварийной ситуции происходит отключение подачи газа т. к. давление резко меняется от заданной нормы.
Технические характеристики
| 03БM-07-2ПУ1 | 03БМ-01-2ПУ1 | 03БМ-04М-2ПУ1 | 03БM-04-2ПУ1 | |
|---|---|---|---|---|
| Регулятор давления газа: | ||||
| Линия 1 | РДСК-50БМ | РДСК-50БМ | РДСК-50БМ | РДСК-50БМ |
| Линия 2 | РДНК-1000 | РДНК-У | РДНК-400М | РДНК-400 |
| Регулируемая среда | природный газ по ГОСТ 5542-87 | |||
| Давление газа на входе, МПа | ||||
| Рвх, 1 | 0,6 | 1,2 | 1,2 | 0,6 |
| Рвх, 2 | 0,3 | 0,3 | 0,3 | 0,3 |
| Диапазон настройки выходного давления, кПа: | ||||
| Рвых, 1 | 270–300 | 270–300 | 270–300 | 270–300 |
| Рвых, 2 | 2–5 | 2–5 | 2–5 | 2–5 |
| Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч: | ||||
| Рвых, 1 | 400 | 750 | 750 | 580 |
| Рвых, 2 | 300 | 250 | 250 | 120 |
| Масса, кг* | 2400 | 2400 | 2400 | 2400 |
* Массу изделий уточнять при заказе, в таблице указаны справочные данные.
Купить ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1 в Санкт-Петербурге
Предлагаем к поставкам ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Санкт-Петербург в согласованные сроки.
Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.
Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа первой ступени редуцирования 12, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходной кран 14 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второй выходной кран 15 поступает к потребителю. В пункте предусмотрен выход после первой ступени редуцирования газа. При использовании пункта в двухступенчатом режиме, выходной патрубок первой ступени должен быть заглушен.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 13 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.
На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 16, 17, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входного крана 1, после регуляторов давления газа 6, 12 и на байпасах предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
Схема пневматическая функциональная:
1, 3, 7, 14, 15, 16, 17 — краны шаровые; 2 — фильтр; 4 — манометр МТ.; 5 — манометр; 6, 12 — регуляторы; 8 — газовый счетчик; 9 — регулятор (для отопления); 10 — газогорелочное устройство; 11 — клапан предохранительный сбросной; 13 — клапан предохранительный сбросной

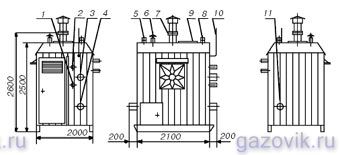

Габаритный чертеж пункта газорегуляторного блочного (ПГБ)*:
1 — подвод импульса к регулятору; 2 — вход клапана предохранительного сбросного № 2; 3 — Рвых.2; 4 — Рвх; 5 — выход клапана предохранительного сбросного № 1; 6 — дымоход; 7 — дефлектор; 8 — взрывобезопасный клапан; 9 — выход клапана предохранительного сбросного № 2; 10 — молниеотвод; 11 — Рвых.1
* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
