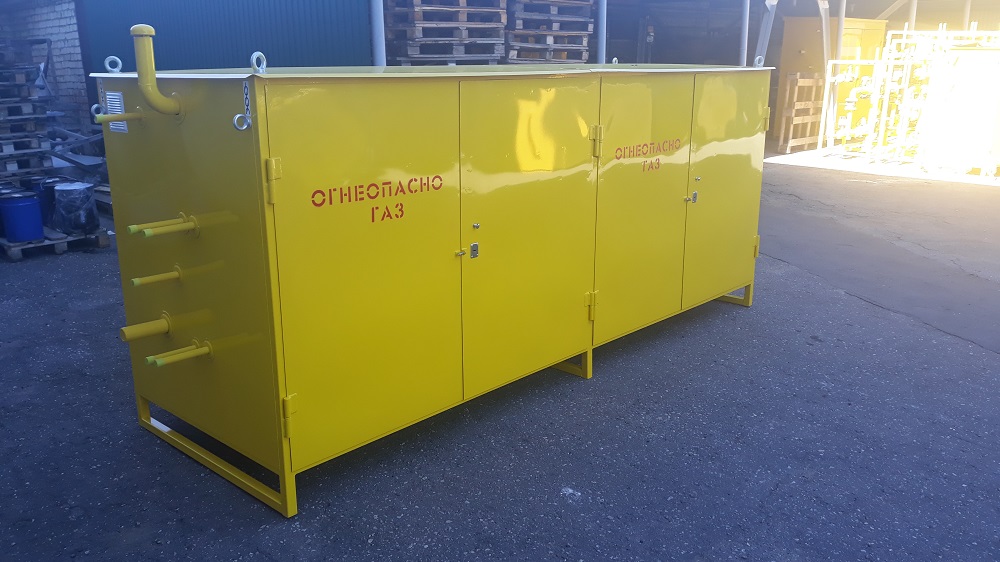

Установка газорегуляторная шкафная с узлом учета УГРШ(К)-50Н-ЭК

Установка газорегуляторная шкафная УГРШ(К)-50Н-ЭК предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель:ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Технические характеристики

Наименование параметра или размера	УГРШ(К)-50Н-ЭК
Регулятор давления газа	РДК-50Н
Рабочая среда	природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа	0,025-1,2
Диапазон выходных давлений, МПа	0,002-0,005*
Стабильность поддержания выходного давления, %, не более	±10
Диапазон настройки давления клапана-отсекателя, МПа не уже
при повышении выходного давления	0,0025-0,0075
при понижении выходного давления	0,001-0,0045
Диапазон настройки предохранительного сбросного клапана	1,15 Р_вых
Вид теплоносителя	продукты сгорания природного газа
Тепловая мощность горелки, кВт	1,85^+0,185_-0,09
Расход газа на горелку, м³/ч	от 0,16 до 0,25
Время включения горелки, с, не более	90
Время отключения горелки при отключении подачи газа, с, не более	90
Присоединение
вход Д_у	50
выход Д_у	80

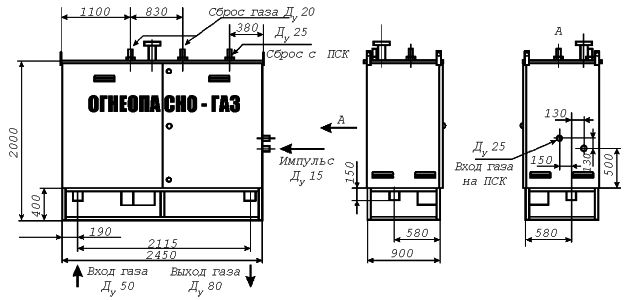

Габаритные размеры, мм, не более
длина	2650
ширина	980
высота	2250
Масса, кг, не более	850

* Регулятор поставляется с настройкой Р_вых в диапазоне 0,002–0,0035 МПа. В комплект поставляется пружина с диапазоном настройки Р_вых 0,0035–0,005 МПа

Таблица пропускной способности

Входное давление, МПа	РДК-50/20Н1(2)	РДК-50/30Н2(2)
0,05	100	300
0,1	150	450
0,2	210	630
0,3	270	800
0,4	330	990
0,5	390	1150
0,6	450	1350
0,7	500	1555
0,8	580	1750
0,9	650	2000
1	700	2200
1,1	800	2450
1,2	900	2700

Купить УГРШ(К)-50Н-ЭК в Санкт-Петербурге

Компания имеет многолетний опыт оснащения промышленных объектов. Номенклатура включает в том числе УГРШ(К)-50Н-ЭК, которое пользуется стабильным спросом у заказчиков. География поставок охватывает множество регионов, включая доставку в Санкт-Петербург. Логистические партнеры отбираются по критерию сохранности грузов и соблюдения сроков.

Политика ценообразования прозрачна: итоговая стоимость формируется исходя из цены производителя, текущей логистики и объема заказа. Оперативно рассчитать стоимость можно через форму онлайн-запроса либо по телефону. Менеджер подготовит счет с выделением всех статей расходов.

Перед оформлением заявки рекомендуем воспользоваться консультацией наших инженеров. Специалисты разъяснят технические нюансы, связанные с монтажом и интеграцией оборудования в вашу инфраструктуру. Это позволяет минимизировать риски несоответствия еще на этапе планирования сделки. Доставка в Санкт-Петербург будет организована в максимально короткие сроки после поступления оборудования на склад.

Установка газорегуляторная шкафная с узлом учета УГРШ(К)-50Н-ЭК

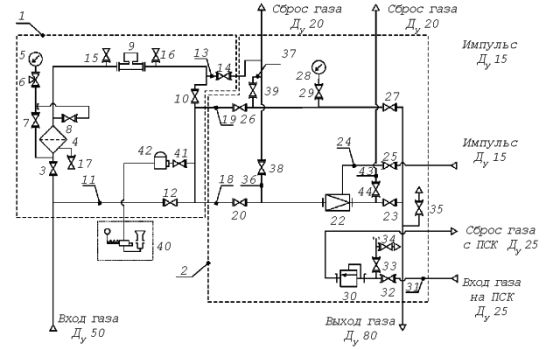

Схема пневматическая функциональная:
3,6,7,8,10,12,14–17,20,23, 25-27, 32-35, 38, 39, 41, 44 — запорная арматура; 4 — фильтр; 5, 28 — манометр; 9 — измерительный комплекс (счётчик газа); 22 — регулятор РДКН-50; 30 — клапан сбросной ПСК-25Н(В); 40 — обогреватель газовый; 42 — регулятор РДСГ 1–1,2

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель, предназначенный для обогрева установки в холодное время года.

Технологическое оборудование состоит из линии учета расхода газа 1 и линии редуцирования 2.

Линия учета расхода газа состоит из крана 3 на входе, фильтра 4. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрен манометр 5 с клапаном 6 и кранами 7, 8. Для учета расхода газа предусмотрен измерительный комплекс 9. На выходе установлен кран 10.

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра или измерительного комплекса предусмотрена обводная (байпасная) линия 11 с краном 12.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 13 с краном 14. При необходимости подключения дифмонометра до и после измерительного комплекса предусмотрены краны 15 и 16. Для слива конденсата из фильтра предусмотрен кран 17.

Линия редуцирования состоит из основной 18 и обводной (байпасной) линии 19. Основная линия редуцирования состоит из крана 20 на входе, регулятора давления газа 22, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов, крана 23 на выходе, импульсного трубопровода 24 с краном 25. Обводная (байпасная) линия 19 состоит из крана 26 на входе, вентиля (клапана) 27 на выходе. Для замера давления предусмотрен манометр 28 с краном 29.

Для аварийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной 30 с подводящим патрубком 31 и краном 32. Для замера давления и настройки клапана 30 предназначены краны 33, 34.

Для замера давления на выходе предусмотрен кран 35 с ниппелем для подключения мановакуумметра.

Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы 36, 37, 43 с кранами 38, 39, 44.

Для обогрева установки в зимнее время служит обогреватель 40, к которому через вентиль 41 и регулятор 42 поступает газ требуемого давления.
