Установка газорегуляторная шкафная УГРШ(К)-50Н(-О)

от 103 510 ₽

Установка УГРШ(К)-50Н(-О) с одной линией и байпасом представляет собой металлический шкаф с двумя дверцами, который устанавливается на раме. Изготавливается с обогревателем для работы в холодное время года.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Условное обозначение

Установка газорегуляторная шкафная УГРШ(К)-50Н(-О)

Технические характеристики

Наименование параметра	УГРШ(К)-50Н-О	УГРШ(К)-50Н
Регулятор давления газа	РДК-50Н
Рабочая среда	природный газ ГОСТ 5542-87
Диапазон входных давлений, МПа	0,025-1,2
Диапазон выходных давлений, МПа	0,002-0,005**
Стабильность поддержания выходного давления, %, не более	±10
Диапазон настройки давления клапана-отсекателя, МПа:
при повышении входного давления	0,0025-0,0075
при понижении входного давления	0,001-0,0045
Диапазон настройки предохранительного сбросного клапана ПСК 25-Н, МПа	1,15 Р_вых
Вид теплоносителя*	продукты сгорания природного газа	-
Тепловая мощность горелки, кВт*	1,85^+0,185_-0,09	-
Расход газа на горелку, м³/ч*	от 0,16 до 0,25	-
Время включения горелки, с, не более*	90	-
Время отключения горелки при отключении подачи газа, с, не более*	90	-
Присоединение
вход Д_у	50
выход Д_у	80

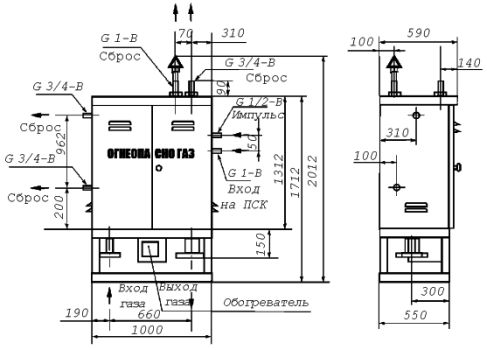

Габаритные размеры, мм, не более
длина	1000	1000
ширина	590	590
высота	2010	1800
Масса, кг, не более	300	250

*Только для шкафных установок УГРШ(К)-50 с обогревом.
**Регулятор поставляется с настройкой Р_вых в диапазоне 0,002-0,0035 МПа. В комплект поставляется пружина с диапазоном настройки Р_вых 0,0035-0,005 МПа.

Купить УГРШ(К)-50Н(-О) в Санкт-Петербурге

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. УГРШ(К)-50Н(-О) имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Санкт-Петербург с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Санкт-Петербург осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель, предназначенный для обогрева установки в холодное время года.

Технологическое газовое оборудование установки состоит из линии редуцирования и обводной линии (байпаса) .

Газ через кран шаровой КН1 подводится к фильтру Ф, очищается от механических примесей и поступает к регулятору давления РД1(РДК-50Н), предназначен ному для снижения давления газа и поддержания его на заданном уровне, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.

От регулятора через кран КН2 газ поступает к потребителю. Для измерения давления газа на входе и выходе фильтра Ф и обводной линии предусмотрены манометры М1, М2, М3 с клапанами КН12, КН13, КН14. Через кран КН17 осуществляется слив коденсата из фильтра Ф.

Замер давления газа на выходе линии редуцирования осуществляется через кран КН16.

Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН5 и КН6.

Для продувки основной линии после регулятора «на свечу» предназначен кран КН8.

Краны КН1 и КН2 предназначены для перекрытия линии редуцирования в случае ремонта; кран КН7 для перекрытия поступления газа в импульсную линию.

Обводная линия предназначена для обеспечения бесперебойной работы установки в случае ремонта на основной линии. В этом случае открывается кран КН3 и по измерительному прибору, подключенному через кран КН16, осуществляется плавное регулирование давления газа с помощью крана шарового с ручным приводом КН4.

Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП, в который газ подводится через кран КН9. Для замера давления и настройки КП предназначены краны КН10 и КН11. Для обогрева установки в зимнее время служит обогреватель ОГ, к которому через вентиль КН18 и регулятор РД2 поступает газ требуемого давления.

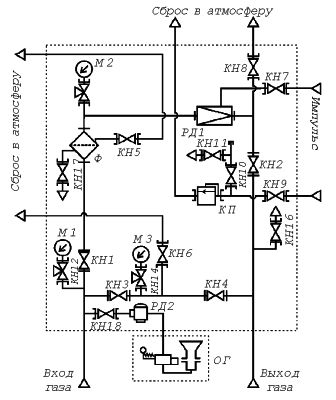

Схема пневматическая функциональная УГРШ(К)-50Н:
КН1-КН3, КН5-КН11, КН16, КН17 — краны; КН12-КН14 — краны трехходовые; КН4 — кран с ручным приводом; Ф — фильтр; РД1, РД2 — регулятор; КП1 — клапан предохранительный сбросной; М1-М3 — манометры; КН18 — вентиль баллонный; ОГ — обогреватель
