Газорегуляторные пункты шкафные ГРПН-300-01

Газорегуляторный пункт ГРПН-300-1 с основной и резервной линиями редуцирования предназначен для понижения высокого давления на низкое. Эксплуатируется в коммунально-бытовых газовых сетях, системах газоснабжения сельскохозяйственных и промышленных объектов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Завод «Газпроммаш»

Технические характеристики ГРПН-300-01

	ГРПН-300-01 с РДУ-32/С1			ГРПН-300-01 с РДУ-32/С2			ГРПН-300-01 с РДУ-32/С3
Рабочая среда	природный газ по ГОСТ 5542-87
Диаметр седла, мм	10	6	4	10	6	4	10	6	4
Максимальное давление на входе, МПа	0,3	1,2	1,2	0,3	1,2	1,2	0,3	1,2	1,2
Диапазон настройки выходного давления, кПа	от 1 до 2			от 2 до 3,5			от 3,5 до 5
Система обогрева	газовая
Номинальное давление для системы обогрева, Па (мм вод.ст.)	3000 (300)
Расход газа для системы обогрева, м³/ч	0,05±15%
Масса, кг, не более	300
Средний срок службы, лет, не менее	15

Купить ГРПН-300-01 в Санкт-Петербурге

Компания обеспечивает прямые поставки промышленного оборудования, включая ГРПН-300-01. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Санкт-Петербург с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Санкт-Петербург осуществляется после полного согласования спецификации и подписания договора.

Газорегуляторный пункт состоит из шкафа 1, в котором смонтированы основная линия редуцирования 2 и резервная 2а. Основная линия редуцирования 2 состоит из крана (вентиля) входного 7, фильтра газового 4, регулятора давления газа 5 и выходного крана (вентиля) 8. При ремонте технологического оборудования основной линии подача газа к потребителю осуществляется через резервную линию, которая состоит из крана входного 7а, фильтра газового 4а, регулятора давления газа 5а и выходного крана 8а. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 12, 12а. Фильтры газовые 4, 4а предназначены для очистки газа от механических примесей. Степень загрязнения фильтра определяется по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам 6, 6а, установленным на фильтрах.

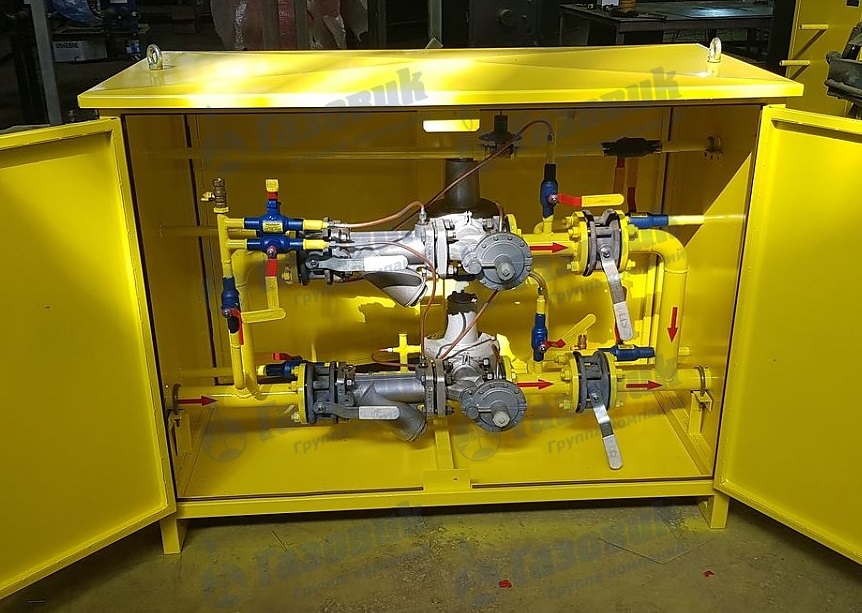

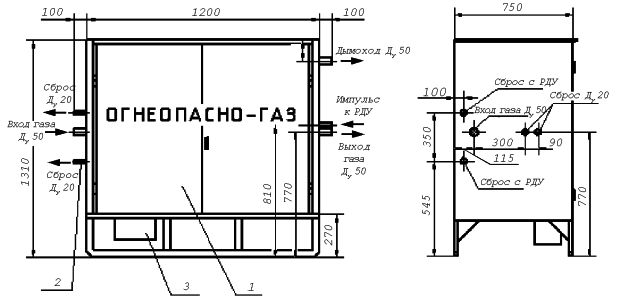

Газорегуляторный пункт шкафной ГРПН-300-01

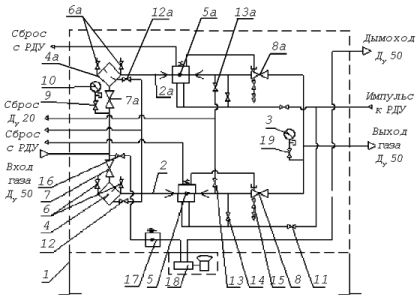

Схема пневматическая функциональная:
1 — шкаф; 2, 2а — линия редуцирования; 4, 4а — фильтр газовый; 5, 5а — регулятор давления газа; 7, 7а, 8, 8а — кран шаровой Ду 50; 6, 6а 11–16 — кран шаровой Ду 15; 9, 19 — устройство запорно-сбросное Ду 15; 3, 10 — манометры; 28 — регулятор давления газа РДСГ-1-1,2; 18 — обогреватель

Примечание. Позиции 3, 10, 16-18 устанавливаются по отдельному требованию заказчика.
