Установки газорегуляторные шкафные УГРШ-50А-Н(В)- 2Т(-О)

Установка газорегуляторная шкафная УГРШ-50А-Н(В)- 2Т(-О) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятия-изготовители:ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

Установка газорегуляторная шкафная УГРШ-50А-2Т (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для непрерывного дистанционного контроля технологических параметров установки, в том числе сбор, регистрацию и передачу электрических сигналов с датчиков первичных и вторичных преобразователей на ЭВМ верхнего уровня по каналам GSM связи.

Условия эксплуатации установки должны соответствовать климатическо- му исполнению У1 ГОСТ 15150.

Условное обозначение

Установки газорегуляторные шкафные УГРШ-50А-Н(В)- 2Т(-О)

Технические характеристики

Наименование параметра или размера	Значения для исполнений
	УГРШ–50А–Н–2Т–О	УГРШ–50А–Н–2Т	УГРШ–50А–В–2Т–О	УГРШ–50А–В–2Т
Регулируемая среда	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05–1,2		0,1–1,2
Диапазон выходных давлений, МПа	0,0015–0,06		0,06–0,6
Пропускная способность Q, м³/ч: при P_вх=0,1 МПа при P_вх=0,3 МПа при P_вх=0,6 МПа при P_вх=1,2 МПа	1050±10% 2100±10% 3650±10% 6780±10%
Пределы настройки контролируемого давления клапана ПКН(В)-50, МПа: нижний предел верхний предел	0,0003–0,003 0,002–0,075		0,003–0,03 0,03–0,75
Диапазон настройки предохранительного сбросного клапан ПСК25, МПа	0,002–0,07		0,06–0,7
Стабильность поддержания выходного давления, %, не более	±5
Система отопления	конвектор газовый		конвектор газовый
Масса, кг, не более	850		850

Купить УГРШ-50А-Н(В)- 2Т(-О) в Санкт-Петербурге

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. УГРШ-50А-Н(В)- 2Т(-О) протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Санкт-Петербург. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Санкт-Петербург осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

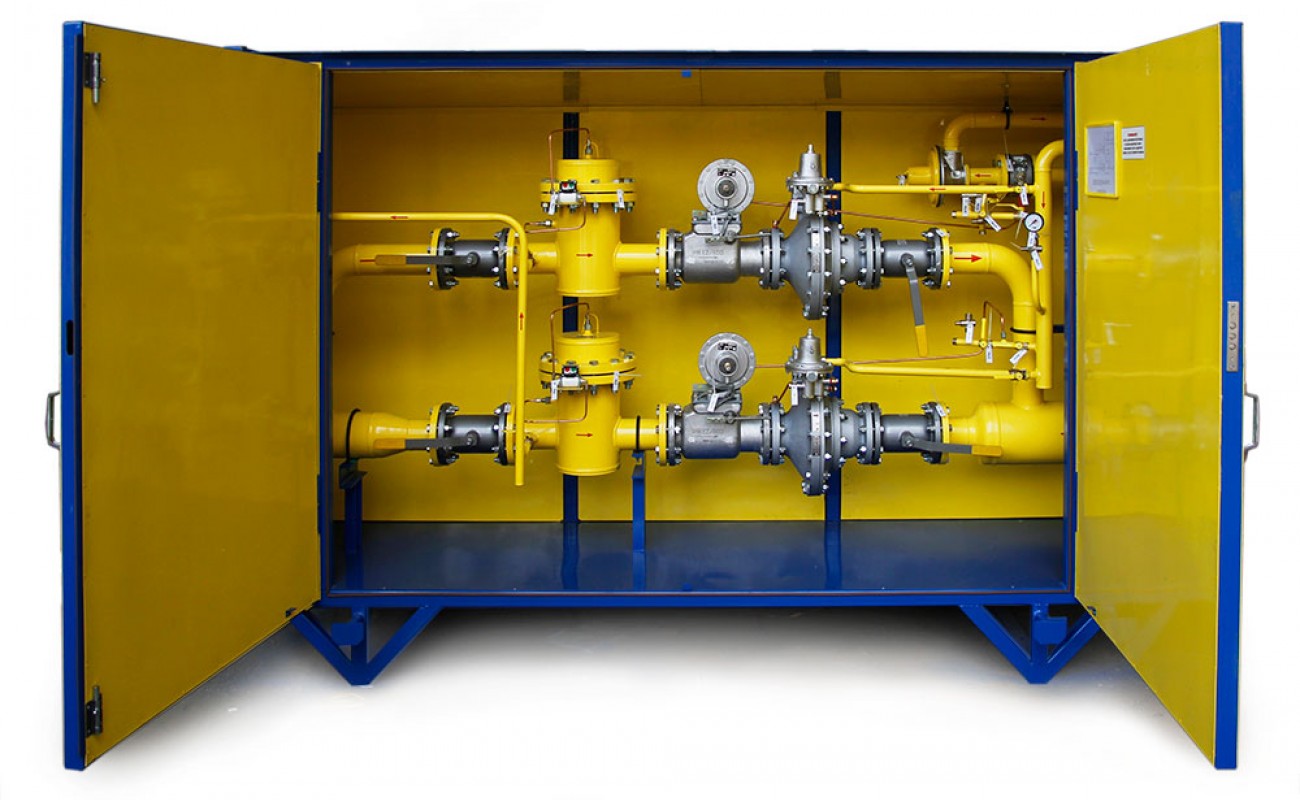

Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование.

Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. Для обогрева установки в холодное время года предназначен обогреватель, находящийся внутри шкафа.

Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной

Каждая линия редуцирования состоит из :

— крана 1 (или 2) на входе;
— фильтра 30 (или 31). Для визуального наблюдения за давлением газа и перепада давления на фильтре предусмотрены манометры 36, 37 с кранами 15, 17, 24 (или 14, 18, 25), а для измерения перепада давления газа и преобразования данных в токовый сигнал предназначен дифманометр типа «Сапфир» с кранами 55–57. Кран 46 (или 47), установленный на фильтре служитдля слива конденсата;
— клапана предохранительного запорного 32 (или 33), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
— регулятора давления газа 34 (или 35), предназначенного для снижения давления газа и поддержания его в заданных пределах;
— крана 3 (или 4) на выходе;
— импульсного трубопровода с кранами 12, 19 (или 13, 20). Для настройки регулятора давления без изменения давления газа у потребителя предназначен кран 21 (22). За давлением наблюдать по манометру 39 (40) через клапан 27 (28).
— предохранительного сбросного клапана 44, служащего для аварийного сброса газа в атмосферу; подводящего трубопровода с краном 5 и сбросного трубопровода. Для замера давления и настройки клапана 44 предназначены краны КН16 и 26 с манометром 38.

Для замера давления на выходе установлен кран 23.

Для сброса газа в атмосферу при выполнении ремонтных работ предусмотрены сбросные трубопроводы высокого давления с краном 7 (или 6) и низкого давления с краном 9 (или 8).

Для обогрева установки в зимнее время служит конвектор газовый 43 к которому через краны 11, 10, регулятор давления газа 45 и счетчик газа 42 поступает газ требуемого давления.

Схема пневматическая функциональная: 1–4 — кран ГШК 50С; 5 — кран ГШК 25ШН; 6–13 — кран ГШК 20ШН; 14–16 — кран ГШК 15ШН; 17 –18 — кран ГШК 15ШК1; 19–22 — кран ГШК 15ШК2; 23 — кран ГШК 15; 24–29, 29а, 29б — КМ; 30, 31 — ФГ 50; 32, 33 — ПЭК 50; 34, 35 — регулятор РДП 50; 36, 37 — манометр на 1,5 Мпа; 38–41 — манометр на 0,6 Мпа; 42 — счетчик газа NMP-G 1,6; 43 — обогреватель газовый; 43 — ПСК 25Ф; 45 — регулятор РДГБ-6; 46,47 — кран ГШК 15ШК3; 48, 49 — датчик давления типа МИДА–13ВН; 50, 51 — блок вентильный БКН-2; 52 — манометр типа PU 100; 53 — манометр типа ДМ 2010Сг; 54 — ДПД типа Сапфир-22МР-ВН с БКН 11-31; 55–57 — кран шаровый 11б27п DN 15; 58 — бобышка БС-М20х1,5 (под ТСМУ-Метран)
