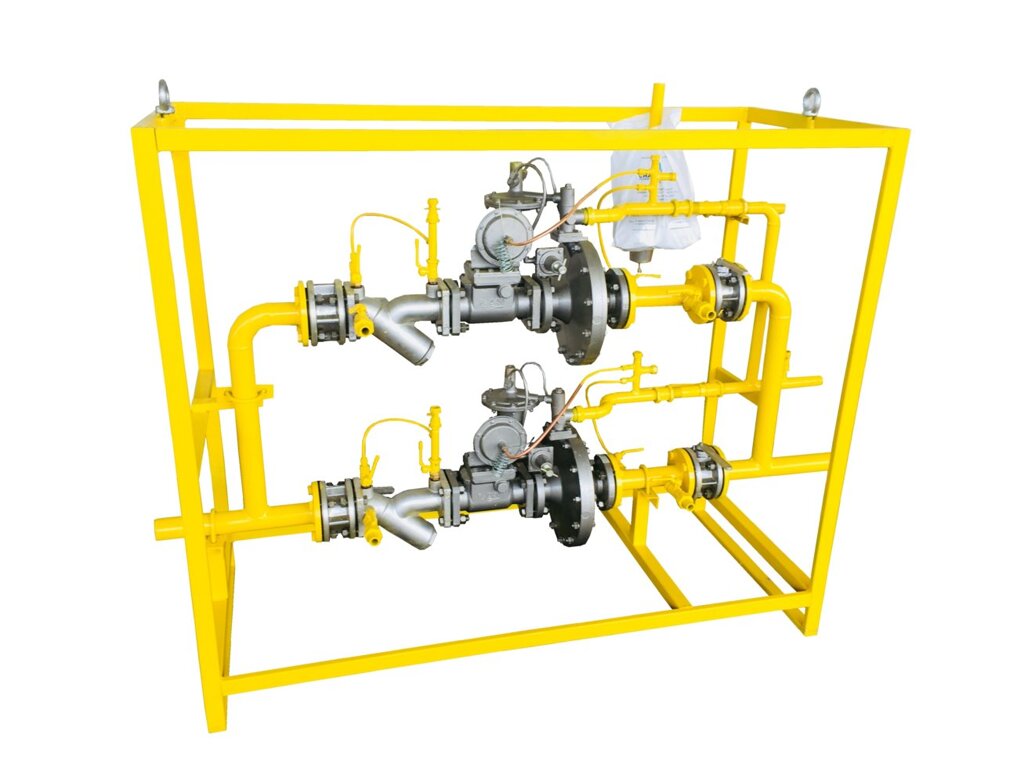

Установки газорегуляторные* ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У с основной и сьемной обводной линией редуцирования

Газорегуляторные установки ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У предназначены для понижения высокого или среднего давления на требуемое, автоматического поддержания его на заданном значении. В состав устройства входят: линия редуцирования газа, узлы фильтрации и cъемная обводная линия (СОЛ), поставляемая по дополнительному заказу .

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятия-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик».

Технические характеристики

	400-СОЛ	400-01-СОЛ	01-СОЛ-У	07-СОЛ-У	03М-СОЛ-У	03БМ-СОЛ-У
Регулятор давления газа	РДНК-400	РДНК-400М	РДНК-У	РДНК-1000	РДСК-50М	РДСК-50БМ
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	0,6	0,6	1,2	0,6	1,2	1,2
Диапазон настройки выходного давления, Р_вых, кПа	2–5	2–5	2–5	2–5	10–100	270–300
Пропускная способность (для газа плотностью р = 0,73 кг/м³), м³/ч	250	500	900	800	900	1100
Наличие отопления:
ГРПШ	—/+
ГРУ	—
ПГБ	+
Масса, кг**:
ГРПШ	90
ГРУ	70
ПГБ	1800

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплек- сом СГ-ЭК.

Купить ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У в Санкт-Петербурге

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Санкт-Петербург с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Санкт-Петербург осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

узлы фильтрации;
линия редуцирования давления газа;
cъемная обводная линия (СОЛ), поставляемая по дополнительному заказу.

Принцип работы. Газ по входному трубопроводу через входной кран 4, фильтр 5 поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 11 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 12, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете.

В случае ремонта оборудования при закрытых входном и выходном кранах 4 и 11 газ поступает к потребителю по съемной обводной линии аналогично как и по основной линии редуцирования. Контроль давления производится по выходному манометру 8.

На участках газопровода после входного крана 4, после регулятора давления газа 6 и на СОЛ предусмотрены продувочные трубопроводы.

Газорегуляторные пункты шкафные* ГРПШ-400-СОЛ, ГРПШ-400-01-СОЛ, ГРПШ-01-СОЛ-У1, ГРПШ-07-СОЛ-У1, ГРПШ-03М-СОЛ-У1, ГРПШ-03БМ-СОЛ-У1 с основной и съемной обводной линией редуцирования

Схема пневматическая функциональная: 1 — запорная арматура для КИП; 2 — предохранительный сбросной клапан — 1шт; 3, 4, 7, 11 — запорная арматура; 5 — фильтр; 6 — регулятор давления; 8, 12 — манометр — 1шт; 9 — регулятор давления газа (на отопление) — 1 шт; 10 — газовый обогреватель — 1 шт; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

Установки газорегуляторные* ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У

Габаритный чертеж пункта газорегуляторного шкафного*: 1 — Рвх; 2 — Рвых; 3 — выход предохранительного сбросного клапана; 4 — подвод импульса к регулятору; 5 — вход предохранительного сбросного клапана

*Габаритные размеры изделий уточнять при заказе — в таблице указаны справочные данные.
