Клапаны предохранительные запорные КПЗ-50

от 6 000 ₽

Запросить цену

Клапаны предохранительные запорные КПЗ-50 предназначены для автоматического непрерывного контроля газа и отключения подачи природного газа по ГОСТ 5542-87 к потребителю при аварийных повышении или понижении выходного давления сверх допустимых заданных значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	КПЗ-50Н	КПЗ-50В
Регулируемая среда	природный газ по ГОСТ 5542-87
Диапазон рабочих температур, °С	от −30 до +60
Диапазон рабочего давления, МПа	0,05–1,2	0,05–1,2
Диапазон настройки срабатывания, МПа:
при понижении выходного давления	0,0005–0,03 (0,0005)	0,009–0,3 (0,03)
при повышении выходного давления	0,0017–0,09 (0,0017)	0,07–0,9 (0,075)
Погрешность срабатывания от номинального значения настройки, %, не более:
при повышении давления	±5	±5
при понижении давления	±10	±10
Условный проход Д_у	50	50
Присоединение	фланцевое по ГОСТ 12817-80
Диаметр седла, мм	50	50
Строительная длина, мм	220	220
Габаритные размеры, мм	220×220×350	220×250×350
Масса, кг, не более	19	20

Купить КПЗ-50 в Санкт-Петербурге

Компания обеспечивает прямые поставки промышленного оборудования, включая КПЗ-50. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Санкт-Петербург с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Санкт-Петербург осуществляется после полного согласования спецификации и подписания договора.

Клапан предохранительный запорный КПЗ (см. рисунок) состоит из сварного корпуса 1, внутри которого со стороны входного патрубка находится седло 2, которое перекрывается клапаном 3 с резиновым уплотнителем.

Клапан 3 с помощью рычага 4 закреплен на оси 5, которая размещена в корпусе 1.

На оси 5 установлена сдвоенная пружина кручения 6, концы которой опираются на внутреннюю поверхность корпуса 1, а средняя часть, выполненная в виде петли, прижимает через рычаг 4 клапан 3 к седлу 2.

На конце оси 5, выходящем наружу, закреплен рычаг 7, который входит в зацепление со скобой 8 штока 9 механизма контроля.

Механизм контроля, предназначенный для непрерывного контроля давления Р_вых и выдачи сигнала на срабатывание отсечного клапана 3 в исполнительном устройстве КПЗ при аварийных повышении и понижении контролируемого давления сверх допустимых заданных значений, состоит из разъемного корпуса 11, мембраны 12, штока 9, пружины 13, 14, уравновешивающих действие на мембрану 12 импульса давления Р_вых.

Клапан работает следующим образом.

Контролируемое давление Р_вых подается в подмембранную полость механизма контроля, обусловливая положение штока 9 со скобой 8 в положение зацепления с рычагом 7, устанавливаемое настройкой. Рычаг 7 должен удерживаться скобой 8.

При аварийных повышениях и понижениях давления Р_вых в подмембранной полости сверх пределов настройки происходит перемещение штока 9 со скобой 8 влево или вправо, рычаг 7 отсечного клапана выходит из зацепления со скобой 8. Под действием пружины 6 клапан 2 перекрывает вход газа.

Приведение КПЗ в рабочее (открытое) положение после срабатывания производится вручную, поворотом рычага 7 до зацепления со скобой 8 при установившемся контролируемом давлении Р_вых в подмембранной полости механизма контроля.

Клапан КПЗ-Н отличается от клапана КПЗ-В пружинами 13, 14 и мембраной 12 механизма контроля.

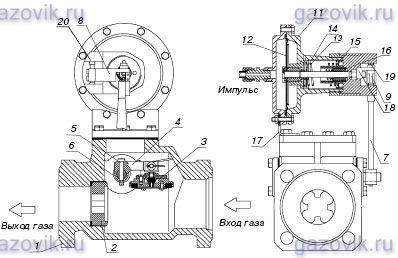

Клапаны предохранительные запорные КПЗ-50:
1 — корпус; 2 — седло; 3 — клапан; 4 — рычаг; 5 — ось; 6 — пружина клапана; 7 — рычаг клапана; 8 — скоба; 9 — шток; 10 — механизм контроля; 11 — корпус механизма контроля; 12 — мембрана; 13 — пружина большая; 14 — пружина малая; 15 — рег. винт большой пружины; 16 — рег. винт малой пружины; 17 — кронштейн; 18 — кронштейн; 19 — винт; 20 — кронштейн
