Регулятор давления сжиженного газа GOK тип FL92-4м

Запросить цену

Регулятор газобаллонный предназначен для понижения выходного давления до требуемого и поддержания его на заданном уровне. В состав регулятора входит предохранительный сбросной клапан (ПСК).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: GOK, Германия

Технические характеристики

Рабочая среда

Температура окружающей среды

Номинальный расход, м³/ч (кг/ч)

Входное давление, МПа

Номинальное выходное давление, кПа

Давление срабатывание ПСК, кПа

Присоединительный размер, вход/выход

паровая фаза СУГ

от –20 до +40 °С

2(4)

0,1–1,6

3;5

13,5 ± 1,5

G1/2 х G1/2

Купить GOK тип FL92-4м в Санкт-Петербурге

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. GOK тип FL92-4м полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Санкт-Петербург.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Газ поступает на вход регулятора через присоединительный штуцер 2 и перемещает верх мембрану 6 вместе с сопряженным с ней клапаном 12, который через рычаг 8 уменьшает зазор между клапаном 3 и седлом 4, приводя регулятор в равновесное состояние. Далее газ поступает через выходной патрубок 11 к потребителю. Если давление газа продолжает расти, а клапан 3 полностью перекрыл седло 4, мембрана 6 продолжает подниматься (при этом клапан 12 останавливается в крайнем верхнем положении). Вследствие этого открываются отверстия (которые были перекрыты клапаном 12) и газ поступает из подмембранной полости 14 в надмембранную полость 15. Далее через патрубок 9 и сетку 10 стравливается в атмосферу. Максимальный предел настройки ПСК составляет 0,015 МПа. Давление настройки определяется пружиной 13.

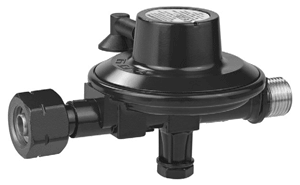

Регулятор давления сжиженного газа«GOK», тип FL92-4м
Регулятор давления «GOK» типа ВНК 052: 1 — накидная гайка; 2 — присоединительный штуцер; 3 — клапан; 4 — седло; 5 — корпус регулятора; 6 — мембрана; 7 — пружина; 8 — рычаг; 9 — патрубок; 10 — сетка; 11 — выходной патрубок; 12 — клапан; 13 — пружина; 14 — подмембранная полость; 15 — надмембранная полость
