Регуляторы давления газа домовые ARD(FE) 10, ARD(FE) 25, ARD(FE) 40, ARD(FE) 50

Запросить цену

Регуляторы ARD(FE) 10, ARD(FE) 25, ARD(FE) 40, ARD(FE) 50 предназначены для редукции давления сухого и очищенного газового топлива, распределяемого при среднем давлении. Применяются для газоснабжения коммунально-бытовых объетов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	ARD(FE) 10	ARD(FE) 25	ARD(FE) 40	ARD(FE) 50
Диапазон входного давления, МПа	0,05-0,7		0,1-0,6
Диапазон выходного давления, кПа*	0,8-8,0		1,5-4,0
Пропускная способность, м³/ч	9,5-15,9	23,7-39,7	38,7-44,3	48,9-55,5
Точность поддержания выходного давления в интервале изменения выходного давления и изменения расхода, %	5
Превышение выходного давления при нулевом расходе, %	10
Присоединительные размеры входа, дюйм	G3/4
Присоединительные размеры выхода, дюйм	G1 1/2
Пределы срабатывания сбросного клапана при Р_вых = 2,0 кПа	2,5-2,7
Пределы срабатывания запорного клапана при Р_вых = 2,0 кПа	2,75-3,0
Температура окружающей среды, °С	от -40 до +60
Монтаж в любом положении	да
Версии: угловая, линейная (прямой), U-образная	да
Габаритные размеры, мм:
Длина: линейная/угловая	170/103
Высота	165
Масса, кг	1,6

*Стандартный диапазон 2,0–2,1. Необходимые настройки уточняются при заказе.

Купить ARD(FE) 10, ARD(FE) 25, ARD(FE) 40, ARD(FE) 50 в Санкт-Петербурге

Компания обеспечивает прямые поставки промышленного оборудования, включая ARD(FE) 10, ARD(FE) 25, ARD(FE) 40, ARD(FE) 50. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Санкт-Петербург с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Санкт-Петербург осуществляется после полного согласования спецификации и подписания договора.

Регулятор состоит из корпуса 1 (см. рис. на стр. 168), клапана редуцирования первой ступени 2, клапана редуцирования второй ступени 3, сбросного клапана 4, предохранительного запорного клапана 5. В корпус ввернута втулка 6, которая имеет седла для клапана первой ступени редуцирования и предохранительного клапана. Со стороны выхода регулятора в корпус ввернута втулка 7 в сборе с клапаном редуцирования второй ступени. В отверстие клапана редуцирования второй ступени входит рычаг 8. Второй конец рычага вставляется в отверстие рабочей мембраны 9. На мембране собран сбросной клапан 4 с пружиной настройки. Газ, поступая через входной штуцер, поступает в полость А, а затем проходит через отверстие втулки 6 и попадает в полость Б. Через отверстия в корпусе 1 и крышке 10 газ поступает в полость В. Под воздействием давления газа на мембрану 11 зазор между клапаном редуцирования первой ступени и седлом уменьшается. В полости Б происходит первое падение давления. Далее газ проходит через гнездо клапана редуцирования второй ступени и попадает в полость Г. Через импульсную трубку 12 газ поступает в под-мембранную полость Д. Воздействуя на мембрану 9, газ поднимает ее и тянет за собой рычаг 8. Второй конец рычага 8 толкает клапан редуцирования второй ступени, уменьшая зазор между клапаном и седлом. В полости Г происходит второе падение давления газа. В случае чрезмерного роста давления в полости Г газ, воздействуя на мембрану 13, освобождает защелку 14. Предохранительный клапан под действием пружины 15 перекрывает поступление газа.

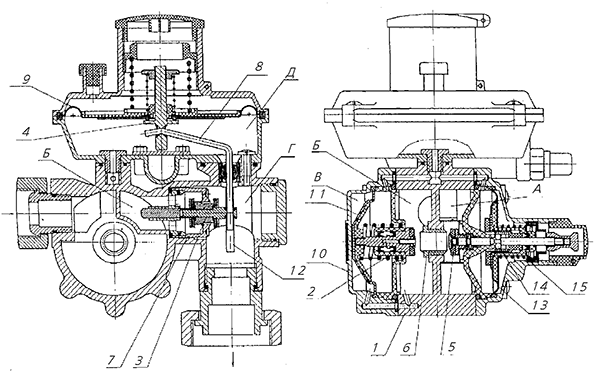

ARD(FE) 10, ARD(FE) 25, ARD(FE) 40, ARD(FE) 50

Регуляторы давления газа домовые FE10, FE25:
1 — корпус; 2 — клапан редуцирования первой ступени; 3 — клапан редуцирования второй ступени; 4 — сбросной клапан; 5 — предохранительный запорный клапан; 6, 7 — втулки; 8 — рычаг; 9, 11, 13 — мембраны; 10 — крышка; 12 — импульсная трубка; 14 — защелка; 15 — пружина; А, Б, В, Г, Д — полости
